TTK-5等静压石墨及TTK-5原材质单详解 | 金属材料栏目

TTK-5等静压石墨是高性能特种石墨材料中的重要牌号，广泛应用于半导体、光伏、电火花加工、高温冶金等高端制造领域。本文围绕TTK-5等静压石墨的性能特点及TTK-5原材质单的关键参数进行系统介绍，为相关行业技术人员提供参考。

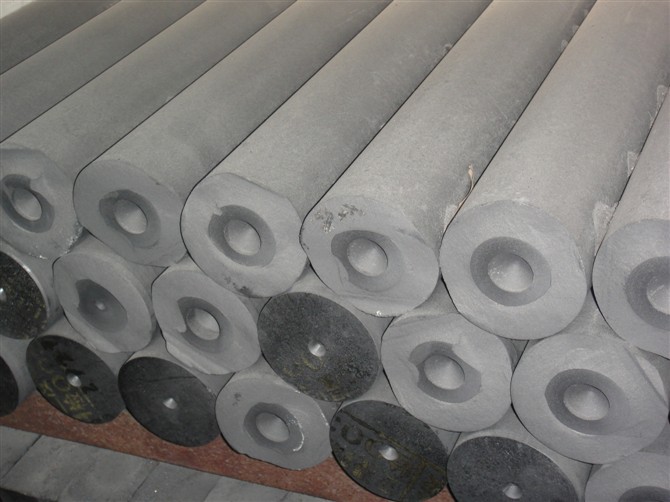

一、TTK-5等静压石墨概述

TTK-5等静压石墨采用冷等静压成型工艺制备，具有各向同性、结构均匀致密、强度高、耐高温、抗热震性能优异等特点。与模压石墨和挤压石墨相比，等静压石墨在各项物理和化学性能上表现更为均衡，尤其在大规格、细结构产品方面优势明显。TTK-5牌号通常被归类为细颗粒等静压石墨，适用于对精度和稳定性要求较高的工况。

二、TTK-5等静压石墨的主要性能指标

TTK-5等静压石墨的典型性能包括：

• 体积密度：≥1.85 g/cm³
• 抗压强度：≥130 MPa
• 抗折强度：≥65 MPa
• 肖氏硬度：≥70
• 电阻率：约12-16 μΩ·m
• 热导率：约90-110 W/(m·K)
• 灰分：≤500 ppm
• 平均粒度：≤10 μm
• 最高使用温度：惰性气氛下可达3000℃以上

以上指标会因生产批次和工艺微调存在一定波动，具体数值应以TTK-5原材质单为准。

三、TTK-5原材质单的重要性

TTK-5原材质单是每一批次产品出厂时附带的材料质量证明文件，一般由生产厂家的质量检验部门出具，内容包括化学成分配比、物理性能测试值、工艺参数及检验结论等。用户通过原材质单可以核实材料是否满足设计要求，可用于来料检验、质量追溯以及工艺验证。

TTK-5原材质单通常包含以下内容：

1. 基本信息：牌号（TTK-5）、规格尺寸、批次号、生产日期、执行标准。
2. 化学指标：灰分含量、微量元素（如Fe、Al、Ca、Si等）的含量范围。
3. 物理性能：体积密度、气孔率、抗压强度、抗折强度、肖氏硬度、电阻率、热导率、热膨胀系数等。
4. 工艺信息：成型方式（等静压）、焙烧温度、浸渍次数、石墨化温度等。
5. 检验结论：判定合格与否，检验员及审核人签章。

四、如何解读TTK-5原材质单

在拿到TTK-5原材质单后，建议从以下几个维度进行分析：

• 核对牌号与规格是否与订单一致，避免混料。
• 关注密度与强度指标，这两项直接影响材料的力学性能和加工表现。
• 查看灰分与杂质元素，对于半导体和光伏行业，灰分控制尤为关键，一般要求低于500 ppm，高端场景甚至低于20 ppm。
• 注意电阻率和热导率是否匹配设备需求，例如电火花加工中常用低电阻率、高热导率的石墨。
• 必要时进行第三方复检，确保材料数据真实可靠。

五、TTK-5等静压石墨的应用领域

得益于均匀细密的组织结构，TTK-5等静压石墨在以下领域应用广泛：

• 半导体单晶生长炉的热场部件，如加热器、坩埚、保温筒等。
• 光伏行业的线切割导轮、热处理工装。
• 电火花加工中的电极材料，尤其适合精密模具加工。
• 高温真空炉的发热体、隔热屏、料架。
• 有色金属连铸用的结晶器内衬、铸造模具。
• 核工业和航空航天领域的耐高温结构件。

六、TTK-5等静压石墨的使用注意事项

1. 虽然石墨耐高温，但在氧化气氛中超过400-500℃即开始氧化，因此高温使用需在真空或惰性气体保护下进行。
2. 石墨材料硬度较低，加工和运输中应避免磕碰，防止边角崩裂。
3. 安装时应避免与金属件直接刚性接触，必要时加装柔性石墨垫或膨胀缓冲层。
4. 长期使用后如出现表层粉化或起皮，应及时检查气氛纯度和温度均匀性，并更换受损部件。
5. 购买时应向供应商索取对应的TTK-5原材质单，并妥善留存，便于后续质量问题追溯。

七、如何选购合格的TTK-5等静压石墨

选购TTK-5等静压石墨时，建议关注以下几点：

• 选择具有等静压生产能力和稳定质量体系的生产厂家。
• 确认产品附有原材质单，并能根据用户要求提供第三方检测报告。
• 要求提供同批次样品的实测数据，必要时抽样送检。
• 根据使用工况合理选择粒度、密度和纯度等级，避免一味追求高指标造成成本浪费。
• 留意交货周期和售后服务，特大型石墨件通常需要较长生产周期。

TTK-5等静压石墨作为高端特种石墨的代表性牌号，其性能稳定、应用广泛。通过认真查看TTK-5原材质单，用户可以对材料各项指标进行全面评估，从而确保产品质量与工艺稳定性。合理选材、规范使用、科学维护，可最大限度发挥TTK-5等静压石墨的性能优势，为高端制造提供可靠保障。
